SDI 1522 低噪聲加速度傳感器描述：

數據表

1522型是一款表面安裝MEMS直流加速度計，具有增強的溫度性能和低成本設計。與SDI 1521型一樣，它設計用于-55°C至+125°C之間，然而，1522型的偏差和比例因子溫度系數只有1521型的一半。每個氮阻尼、密封的1522型加速度計都在氣候室環境中進行單獨的溫度測試、編程、校準和驗證，以確保其在更高溫度密集型應用中的性能得到改善。這些特征使SDI 1522型非常適合以大的或快速的溫度波動為特征的應用，或者特別熱或冷的工作溫度持續很長一段時間的應用。

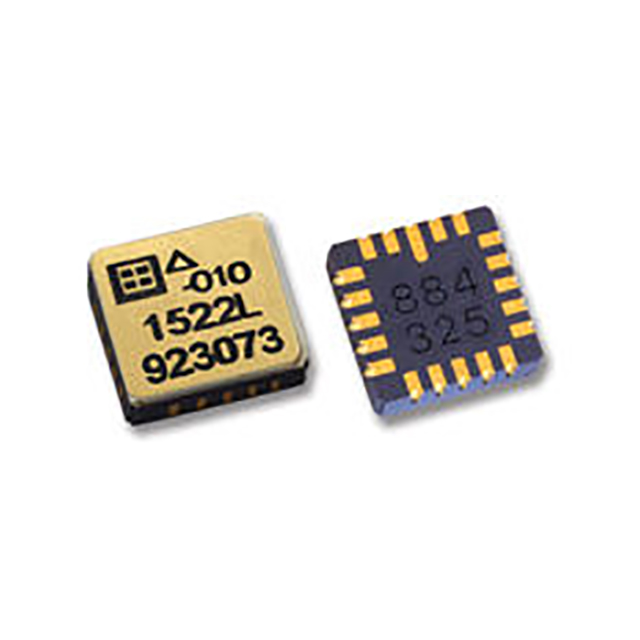

這種微型密封封裝整合了一個專為直流測量設計的MEMS電容式感測元件，以及一個集成了感測放大器和差分輸出級的定制集成電路。這樣的組合構造確保了設備在面對溫度波動及其梯度變化時具備良好的穩定性。每一個封裝都由SDI進行單獨的測試、編程與校準流程，并且為了便于追蹤，在其頂部和底部均標記有唯一的序列號。另外，用戶可以選擇獲取一份詳盡的校準測試報告（1522-TST），該報告列出了MEMS直流加速度計的關鍵性能參數，包括測量偏差、比例因子準確性、線性度表現、工作電流以及頻率響應特性等。

零至中頻應用

操作

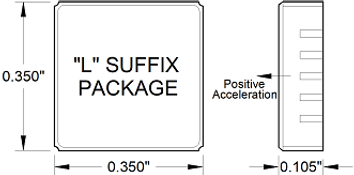

1522型號的敏感軸垂直于封裝底面，當對封裝底部施加正向力時會產生正向加速度。其設計中，地震中心位于兩個感測元件的中心線上，并恰好處于它們的中間位置。

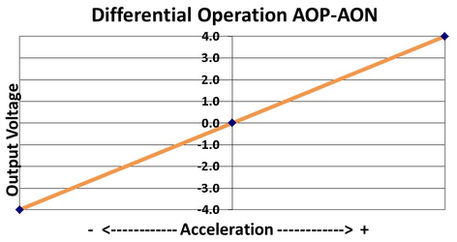

該型號能夠產生一個隨加速度變化而改變的差分±4伏輸出電壓。特別地，地震中心被精確安置在雙感測元件的中心線上，這樣圍繞這個點產生的任何旋轉誤差都能被內部電子電路有效地補償。

此外，此設備需要使用兩個參考電壓，分別是標稱值為+5.0伏和+2.5伏。加速度測量的比例因子是基于相對于地（GND）的+5.0伏參考電壓來定義的。在零加速度條件下，設備的兩個輸出電壓理論上與輸入的+2.5伏相等。這種設置保證了即使在環境變化時也能實現高精度測量。

性能-所有版本

對于所有型號：在未特別說明的情況下，默認供電電壓（Vs）為+8至+32伏直流電，工作溫度（TC）設定為25攝氏度，采用差分模式。測量范圍（即±g的最大值）對應的是8000毫伏。

注解（1）：此規定適用于測量范圍從2g到50g的型號；而對于100g及以上量程的版本，測試與規定的范圍則是-65g至+65g。

重要提示：設備可能會因超過所列應力水平而遭受不可逆的損害。列出的僅是最大應力限度，并不保證在此應力水平或更高條件下設備能夠正常運作。這些參數是為了確保設備的長期穩定性和可靠性，請勿超負荷使用。

包裝尺寸
