Gentec-EO BEAMAGE-3.0光束分析相機描述：

數據表(中) 數據表(EN) 用戶手冊

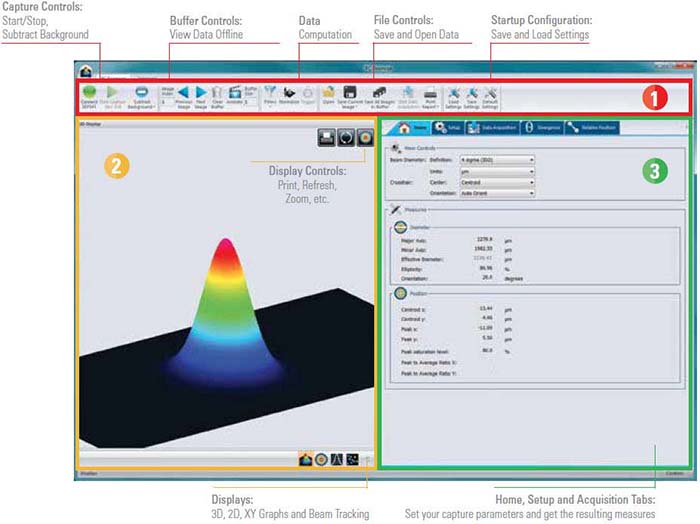

直觀的軟件界面

1 - 主要控制 —— 軟件上半部分包含條帶格式的所有主要控制。這些控制可按類別分組成：捕獲控制、文件控制、緩存管理、M2 控制和數據計算。最后一項包括非常有用的過濾器和正則化功能。

2 - 顯示屏 —— 軟件左側為顯示面板。其中提供了四種顯示屏：三維、二維、XY（橫截面圖和瞄準器）及光束跟蹤。單擊面板底部的相應圖標可選擇所需顯示屏。三維、二維和光束跟蹤顯示屏具有打印屏幕控制，允許用戶以 BMP 格式保存當前視圖的圖像。

3 - 主頁和設置選項卡 —— 軟件右側包含主頁、設置和數據采集選項卡。主頁選項卡允許用戶選擇針對其測量的主要控制（光束直徑清晰度、瞄準器中心和定向），并在其下顯示測量結果。設置選項卡允許用戶設置測量參數（曝光時間、圖像定向和平均值、主動區等），數據采集選項卡允許用戶保存測量值或測量值及完整圖像，并輸入采集的采樣率和總持續時間。單擊計算面板中的顯示/隱藏選項按鈕，還可調出具有控制功能的更多選項卡。

三維、二維和 XY 顯示屏

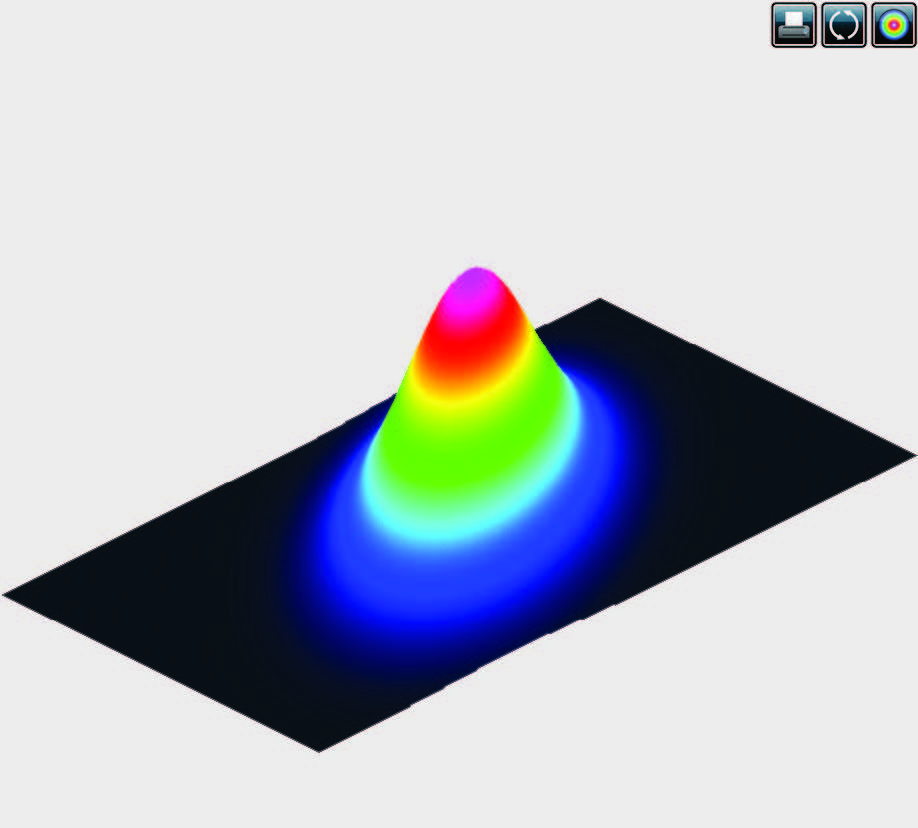

三維顯示屏 —— 三維顯示屏可顯示光束的實際形狀，可輕松對圖像進行縮放、移動和旋轉。重置按鈕非常有用，可允許用戶將數據返回原始配置。此顯示屏還帶有一個可以 BMP 格式保存最后圖像的打印屏幕按鈕。

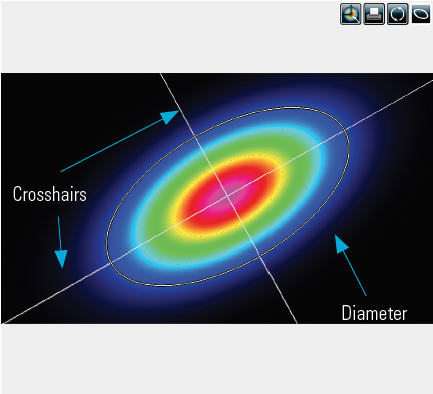

二維顯示屏 —— 二維顯示屏可顯示瞄準器（設置到長軸和短軸或沿指定角度方向）和光束的測定直徑。這些直徑隨所選清晰度（4-sigma、半峰全寬、1/e2 等）而變化，該顯示屏可以打開或關閉。打印屏幕按鈕允許用戶以 BMP 格式保存當前屏幕的圖片。

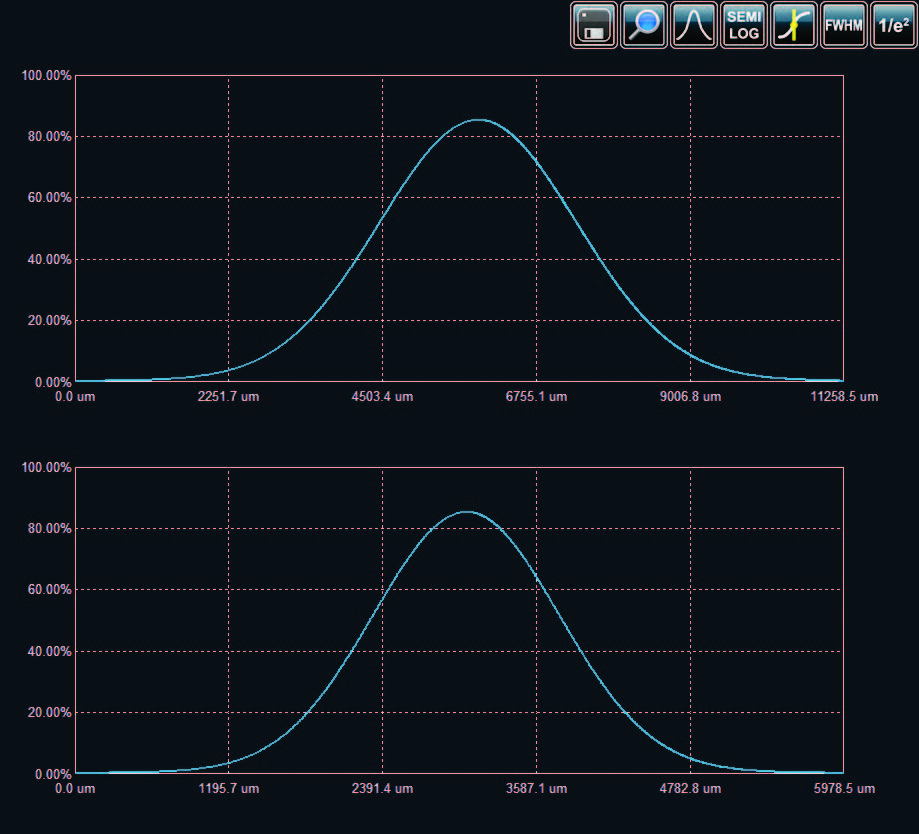

XY 顯示屏 —— XY 顯示屏繪制沿瞄準器的光束橫截面圖。其具有很多有用工具，包括縮放、光標、半峰全寬和 1/e2 級別條。另外還可以半對數格式顯示圖形，以增強光束低強度部分的細節。

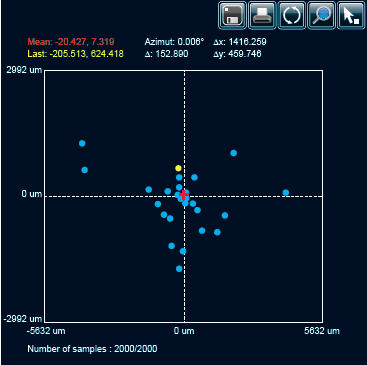

光束跟蹤顯示屏 —— 光束跟蹤顯示屏允許用戶對光束在傳感器上中心位置的變化進行可視化顯示。其可顯示最后計算位置和以前的位置，除非用戶重置視圖。另外還可顯示所有計算值的平均數位置，并提供有關 X 軸和 Y 軸位置穩定性的信息。此工具非常適合于監控光束隨時間變化的指向穩定性。

主要特性

高分辨率

兆像素的分辨率即使是準確分析測量小的光束也能夠游刃有余:4.2兆像素的分辨率(BEAMAGE-4M)

大孔徑

11.3 x 11.3 mm(BEAMAGE-4M, BEAMAGE-4M-IR)

20.5 x 20.5 mm(BEAMAGE-4M-FOCUS)

提供IR涂層處理

BEAMAGE-4M-IR產品經過熒光劑處理，用于IR波長（1495－1595納米）

符合ISO標準

D4σ直徑清晰度、質心、橢圓率、和定向符合國際標準ISO 11146：2004以及ISO 11146：2005的規定

簡單高效

簡單的界面給人非常直觀的感覺。界面中具有許多有用的功能:

2D、3D和XY顯示屏

背景消除功能

高斯擬合

半對數圖

外部觸發

能夠使得相機與脈沖激光機同步

產品規格
