CPC4000 工業壓力控制器描述：

操作說明 安裝說明

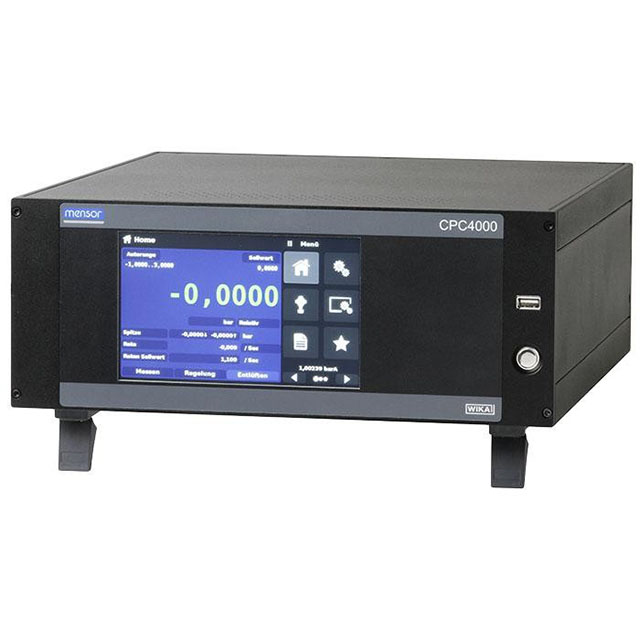

CPC4000 工業壓力控制儀是一款單通道/多量程自動壓力控制儀，專門設計用于對絕壓或表壓模式下的各種壓力設備（比如壓力表、壓力開關、傳感器、換能器和變送器等）進行測試和校驗。CPC4000 zui多配有兩個高穩定性的高精度傳感器和一個選配的參考大氣壓力傳感器。

Mensor壓力控制器CPC4000是一種高精度的壓力調節器。電源開關按鈕為雙態設置，用力按下按鈕就可以鎖定開關成開啟狀態；再按下按鈕就可以釋放開關成關閉狀態，切斷電源。顯示屏可以通過點擊顯示界面上的文字、符號和應用圖標進行操作，實現壓力控制。此外，USB接口功能主要用于進行功能擴展或軟件升級。

Mensor壓力控制器的內部結構包括一個壓力傳感器、一個控制器電路板、一個調節器以及一個氣體過濾器。壓力傳感器負責測量管道、歧管和被測傳感器組成的體積內的壓力?？刂破麟娐钒褰邮詹⑻幚韷毫鞲衅鞯男盘?，然后向調節器發出調節指令。調節器根據指令向系統添加或排出氣體，以實現穩定的壓力。氣體過濾器則用于過濾進入系統的氣體，保證系統的清潔和穩定。

CPC4000 壓力控制器的工作原理是基于反饋控制原理?？刂破魍ㄟ^讀取內部參考傳感器的參考信號，與目標壓力進行比較，然后根據誤差信號調整調節器向系統添加或排出氣體，以實現穩定的壓力。這種反饋控制方式可以有效地減少誤差，提高壓力控制的精度。

CPC4000 型工業壓力控制器提供從 -1 … 210 bar (-15 … 3,045 psi) 的廣泛壓力范圍。該儀器可用作臺式機或 19" 機架安裝套件。

它最多可安裝兩個參考壓力傳感器和一個可選的氣壓計。氣壓計可用于顯示氣壓或模擬表壓或絕對壓力。

應用

由于控制器提供高達 0.02 % IS-50 的精度，并且控制壓力具有高穩定性，因此特別適合作為變送器制造的生產工具、壓力測量儀表的校準和維護工具或作為工廠/校準所有類型壓力測量儀器的工作標準。

泄漏測試和爆破測試特殊應用允許 CPC4000 用作壓力管線測試設備?？蛇x的自動防污染系統使 CPC4000 成為石油和天然氣工廠的理想解決方案。

功能

通過觸摸屏和簡單直觀的菜單導航實現很大程度的易用性。此外，大量的菜單語言增加了它的可操作性。該儀器最多可以有兩個內部壓力傳感器，每個參考壓力傳感器的范圍由客戶在允許范圍內確定。根據應用，操作員可以在三種設定點輸入方法之間進行選擇：

通過觸摸屏鍵盤直接輸入壓力值（設定點）。

通過定義固定壓力增量或量程值的百分比來定義達到所需壓力值的步驟。

用戶定義的可編程測試序列。

應用

石油和天然氣工業

工業（實驗室、車間和生產）

變送器和壓力表制造商

校準服務公司和服務行業

特殊功能

壓力范圍：-1 ... 210 bar (-15 ... 3,045 psi)

控制速度 10 s

控制穩定性 < 0.005 % FS

精確到 0.02 % IS (IntelliScale)

精度 0.008 % 滿量程
