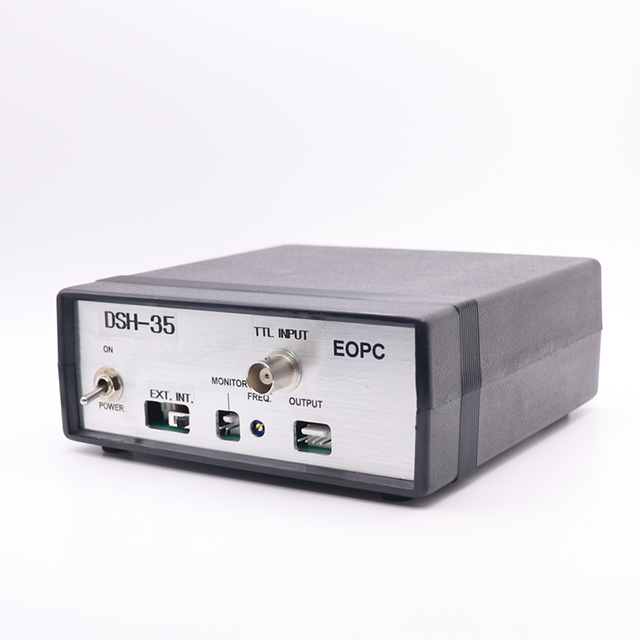

美國EOPC DSH-35光學快門驅動器描述：

DSH-35-PC 說明書 DSH-35 帶 BNC 指示燈 DSH-35 指令

用于 SH-35 光學快門的靈活驅動器

DSH-35 驅動器專為控制 SH-35 光學快門 而設計。驅動器在制造過程中被調用，以很大限度地減少快門振動。使用內部或外部模式開關即可輕松操作驅動器。

內部模式：可調低頻光學斬波器

在內部模式下，快門充當可調節的低頻（0.5 至 50 Hz）光學斬波器。內部振蕩器和多圈電位計控制激光快門葉片的位置。內部振蕩器的最小頻率穩定性為 0.1%。

外部模式：多種控制選項

在外部模式下，快門由雙針輸入連接器或可選的 BNC 連接器上的外部 TTL 信號控制。光調制器可以通過斷開輸入連接器的引腳來打開，也可以通過連接（短路）輸入連接器的引腳來關閉?；蛘?，可以使用從 DC 到 50 Hz 的 TTL 時鐘信號來控制激光斬波器的位置。TTL 低信號將快門移動到關閉位置，TTL 高信號將快門移動到關閉位置。

Monitor 輸出

潛水員包括一個監視器輸出連接器。TTL 高輸出表示快門打開，TTL 低輸出表示快門關閉。在通電時，監視器輸出未定義。

訂購信息

型號 [DSH-35-110， DSH-35-BNC-110， DSH-35-220， DSH-35-BNC-220， DSH-35-110/220， DSH-35-BNC-110/220， DSH-35-PC]，根據客戶規格。

特點和優勢

低振動驅動器

DC 至 50 Hz 頻率控制

帶微調電位器的集成振蕩器，用于調整斬波頻率

帶 TTL 信號的外部快門控制

快門位置監視器輸出

110V 或 220V 操作

印刷電路板電平選項

圖紙

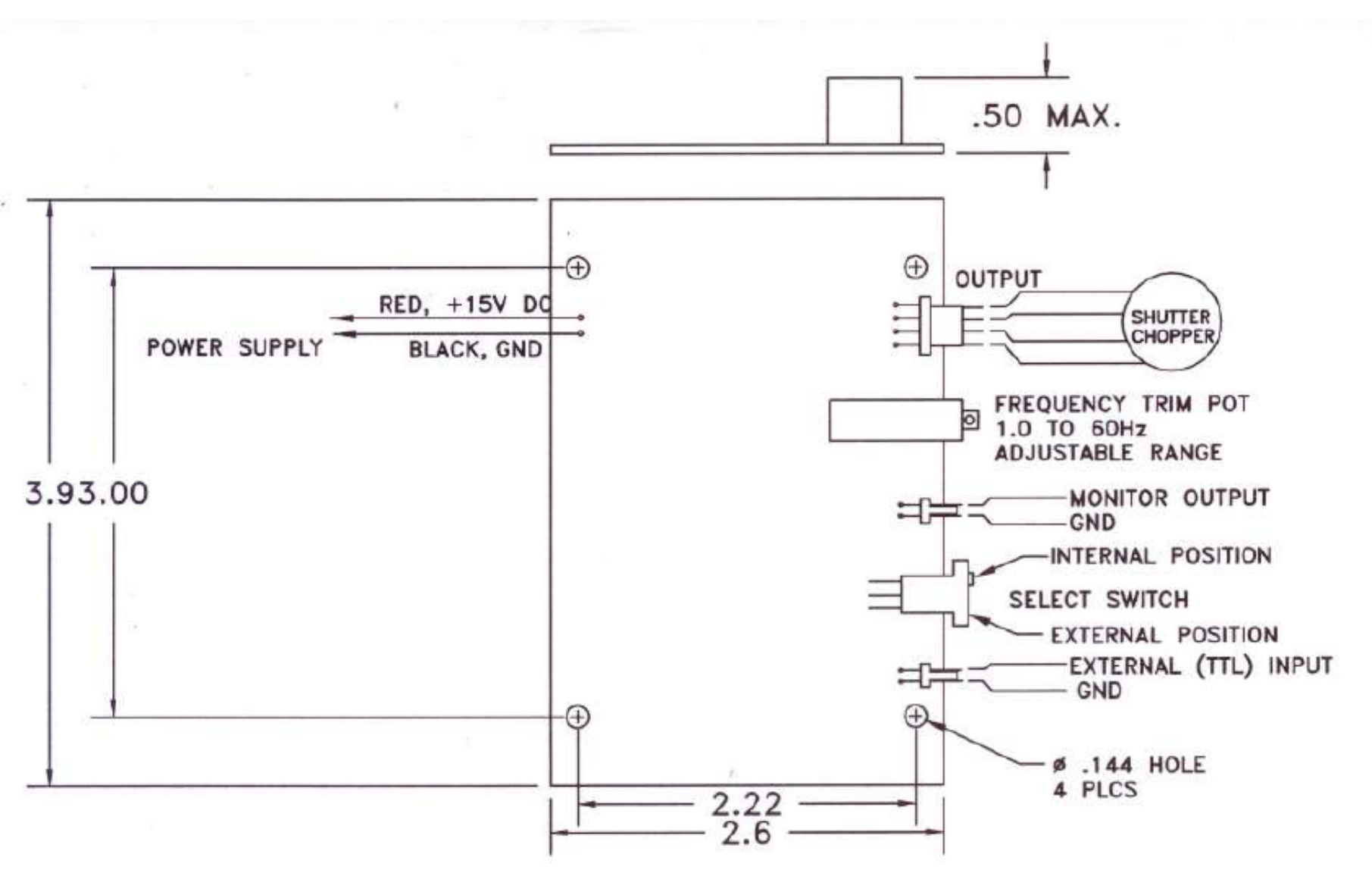

SH-35-PC 連接圖

產品規格

產品選項
