GG01水冷傳感器

更新時間:2025-03-13

瀏覽量:1448

品牌：Hukseflux
型號：GG01
描述：GG01是一種測量熱通量的水冷傳感器。Gardon 儀表傳感器基于銅和銅合金，并在其他傳感器被烘烤的熱通量水平下工作。GG01 可選配藍寶石視窗；僅測量輻射熱通量，而不測量對流熱通量。GG01 有一個...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

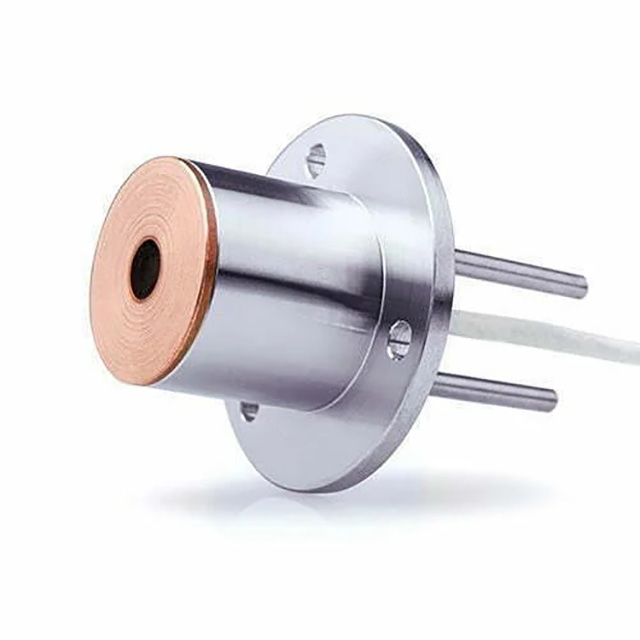

GG01水冷傳感器概述：

用戶手冊 說明書

GG01 測量范圍為（250 至 1000）x 103 W/m2 的熱通量。這種類型的熱通量傳感器配備黑色吸收器，設計用于在熱通量主要由輻射主導的環境中進行測量。使用開放式檢測器，GG01 對對流熱通量也很敏感。

GG01 Gardon 規格傳感器基于熱電偶材料，可產生與入射輻照度成正比的輸出電壓。K 型熱電偶測量體溫。傳感器是水冷的。水冷通常由自來水提供。

GG01有3個版本；每個都有不同的額定測量范圍、靈敏度和響應時間。GG01-250、GG01-500 和 GG01-1000 的輻照度范圍分別為（250、500 和 1000）x 103 W/m2。本體配有法蘭，便于安裝。GG01-250 可能配備藍寶石視窗。

GG01采用無氧高導熱銅和銅鎳合金薄箔制成。該傳感器以其發明者 Robert Gardon 的名字命名為“Gardon gauge”。這項技術的好處是它可以承受非常高的熱通量。

Hukseflux 投資了用于生產現代 Gardon 儀表的全新制造和測試設備。每個傳感器都在其額定范圍內進行測試。所有 GG01 都經過測試，可承受 10 巴的冷卻水工作壓力。

GG01 可選擇配備藍寶石窗口 (GG01-250-SW)。它允許用戶僅測量熱通量的輻射分量。

GG01水冷傳感器獨特的特性和優勢：

1、承受非常高的熱通量

2、響應時間快

3、配備K型熱電偶測量體溫

4、適用于高真空

5、使用實用的保護蓋安全存放

GG01水冷傳感器建議用途：

GG01是高熱通量測量的優選傳感器。

GG01水冷傳感器應用領域：

1、工業監測和控制/熱通量和傳熱測量

2、科學研究/熱與傳熱測量

GG01水冷傳感器規格：

被測量	熱通量
測量范圍	(250, 500, 1000) x 103 W/m2
SI 單位的測量值	輻照度 W/m2
傳感器技術	嘉東
額定冷卻水流量（更多信息參見手冊）	> 50 升/小時（0.014 升/秒）
不同額定測量范圍內的標稱響應時間 (63 %)	:
250 x 103 瓦特/平方米	250 x 10?3 秒
500 x 103 瓦特/平方米	200 x 10?3 秒
20, 50 x 103 瓦特/平方米	200 x 10?3 秒
1000 x 103 瓦特/平方米	100 x 10?3 秒
極限測量范圍	額定測量范圍的 150%
輸出信號	直流電壓
輸出信號范圍	> 5 x 10?3 V 在額定測量范圍
全視角	180°
校準溯源性	到 ITS-90
校準實驗室	:
-管理體系認證	國際標準化組織 9001
– 認證	未經認可
校準方法	符合 ISO 14934-3 的二級校準方法
標準電纜長度	2 m（見選項）
訂購代碼標準版	GG01/額定量程/電纜長度
選項	?額定測量范圍（250、500、1000）x 103 W/m2 ?藍寶石窗口（僅適用于 GG01-250） ?更長的電纜（指定 5 或 10 m）
