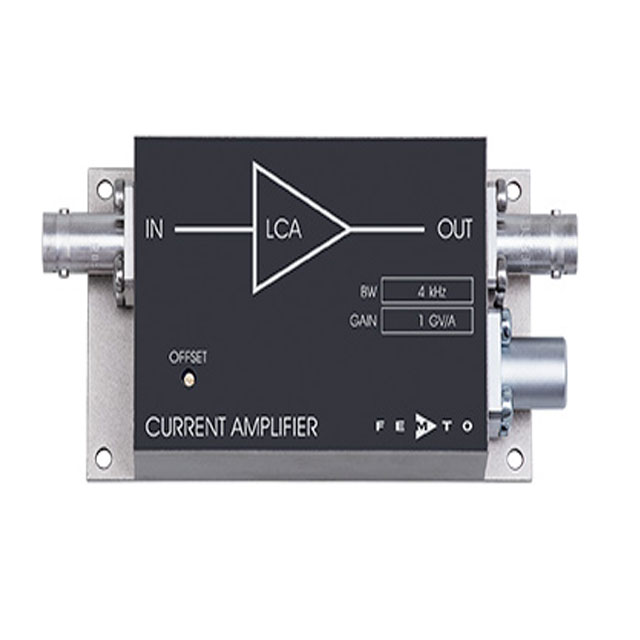

低噪聲電流放大器系列LCA-特征

1. 輸入噪聲最低為 180 aA/√Hz

2. 帶寬高達 400 kHz

3. 增益高達10-13V/A

4. 平坦的頻率響應

5. 尺寸緊湊

與大型桌面設備相比，緊湊型前置放大器模塊可直接在源頭放大信號。這可以防止由于高電纜電容或干擾導致的信噪比惡化。第一級放大器級之后的進一步信號處理不再影響信噪比，因此可以使用更長的電纜進行補償。

商用運算放大器 IC 的輸入電流噪聲可能低于 1 fA/√Hz。然而，在作為低頻跨阻放大器（I/U 轉換器）的實際電路中，反饋電阻 Rf 的熱噪聲通常占主導地位。這種熱電流噪聲變得越低，電阻 Rf 越高，增益就越高。因此，F(xiàn)EMTO 提供放大倍率高達 10 13 V/A 的模塊，以實現 0.18 fA/√Hz 的最小噪聲值。

對于傳統布線，正如經常可以在運算放大器制造商的應用說明中找到的那樣，帶寬和測量速度通常在高增益值時顯著降低。即使使用中等放大，通常也只能實現幾赫茲的帶寬，調制或時間分辨測量幾乎是不可能的。出于這個原因，F(xiàn)EMTO 多年來開發了特殊的開關技術，結合特別選擇的組件，提供了非常好的結果。因此，我們可以提供真正配得上“低噪聲”標簽的專業功率放大器。噪聲性能遠遠高于傳統設計的具有可比帶寬運算放大器的電流電壓轉換器。LCA系列是無與倫比的，它們是目前市場上噪聲較低的電流-電壓轉換器模塊。

除了低噪聲、高帶寬和大量放大之外，F(xiàn)EMTO 電流放大器在各種應用中表現出近乎理想的行為，無需對特殊適配或頻率補償措施提出任何要求。帶寬和頻率響應保持不變，無論連接的源電容值高達 10 nF。不會發生因源容量變化而導致的信號過沖或增益變化。

鎖定放大器通常有一個特殊的電流輸入。通過在噪聲關鍵型應用中使用低噪聲電流前置放大器模塊代替電流輸入，甚至可以顯著提高 DSP 鎖相放大器的靈敏度和測量速度。然后在幾毫秒內測量飛安范圍內的電流。

注意：帶寬和頻率響應與檢測器電容無關。每個放大器的保證和測試低至 10nF。（LCA-400K-10M 高達 1 nF）。
