MicroFlow 非接觸式速度測量傳感器描述：

用戶手冊 數據表

MicroFlow 為明渠提供非接觸式速度測量解決方案。將 MicroFlow 用作獨立設備進行簡單的速度測量，或?qū)⑵渑c dB 超聲波傳感器配對使用，以獲得完整的區域速度系統。

與安裝主測量設備 （PMD） 相比，使用 MicroFlow 進行面積速度計算提供了一種經濟高效的流量測量解決方案。此外，現場的液壓系統有時不允許在通道內受到限制，因此不適合安裝 PMD，MicroFlow 提供了一個可行的解決方案。

< 1.5 米寬通道的面積速度測量

對于寬度小于 1.5 m （4.9 ft） 的通道，MicroFlow 可以與 dBMACH3 流量傳感器（或其他 dB 傳感器）和 FlowCERT 控制器結合使用，以獲得準確的面積速度讀數。

通道的面積速度 >1.5 米寬

對于較大的通道，例如寬度超過 1.5 米（4.9 英尺）的河流或污水流道，應使用多個 MicroFlow 來提供改進的測量，在更寬的流量剖面上取平均值，使用所選的 dB 傳感器和用于區域速度流量系統的控制器，該系統可對通道中多個傳感器的速度進行平均， 確保在難以實現的直線條件下的精度。

軟件與技術

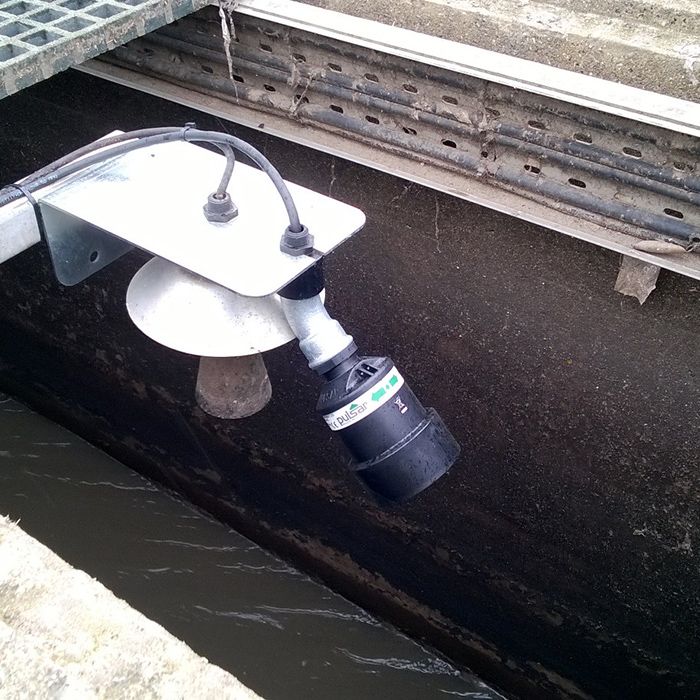

MicroFlow 傳感器使用 K 波段雷達技術，而 Pulsar Measurement 獨特的分析軟件則從通道的整個寬度獲取讀數。如果使用多個 MicroFlow，則將在控制單元中計算出平均讀數。為了獲得準確和可靠的讀數，用戶應確保 MicroFlow 裝置與水面成 45 度角。

K波段雷達技術的工作原理是使用微波的短脈沖，微波由設備表面的封閉天線傳輸。當從移動表面反射時，信號會經歷頻率特性的變化。反射信號由板載微處理器通過天線捕獲并分析以確定速度。

特點

非接觸式

高性價比

輕巧、緊湊、堅固的設計

低安裝成本

無需處理

免維護

ATEX Ex mb Zones 1 & 2 認證

RS485 Modbus

規格
