產品介紹
US Letter數據表
A4數據表
用戶手冊

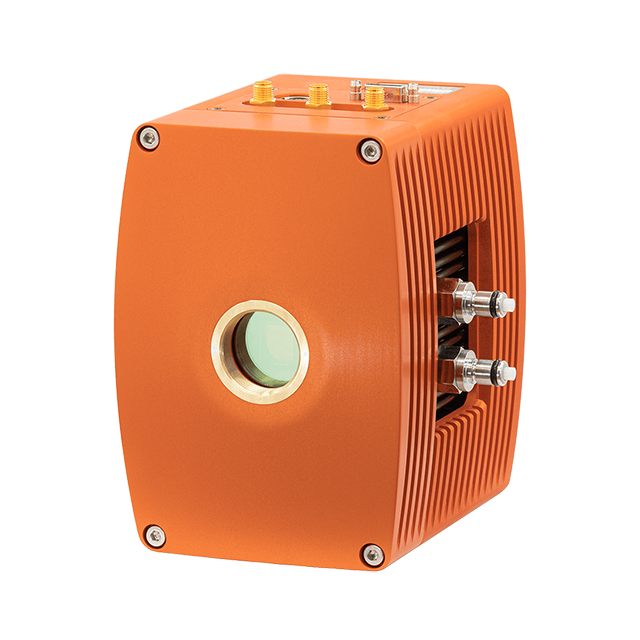

Ninox 640 SU是一款真空冷卻至 -80°C 的 InGaAs 相機,可提供低暗電流,曝光時間長達 5 分鐘。Ninox Ultra 結合了高增益下 < 40e- 的低讀取噪聲和 -80°C 時 < 300e/p/s 的暗電流讀數,是靈敏的 SWIR 相機,非常適合使用較長曝光時間對微弱信號進行成像。它提供 640×512 的分辨率,像素間距為 15μm x 15μm。該攝像機還提供 56dB 的高場景內動態范圍(高增益),可同時捕捉場景的明亮和黑暗部分。Ninox 640 SU 是 Ninox 640 和 Ninox 1280 相機的后續產品。
特點
真空冷卻至 -80°C – 實現長曝光時間
低暗電流和讀取噪聲– 打造出靈敏度高的 SWIR 相機
15μm x 15μm 像素間距 – 實現高空間分辨率
PentaVac 真空技術 – 保證傳感器的保護和完整性
應用
藝術檢查
天文學
光束分析
高光譜成像
體內/NIR-II 成像
顯微鏡
半導體檢查
太陽能電池檢查
熱成像

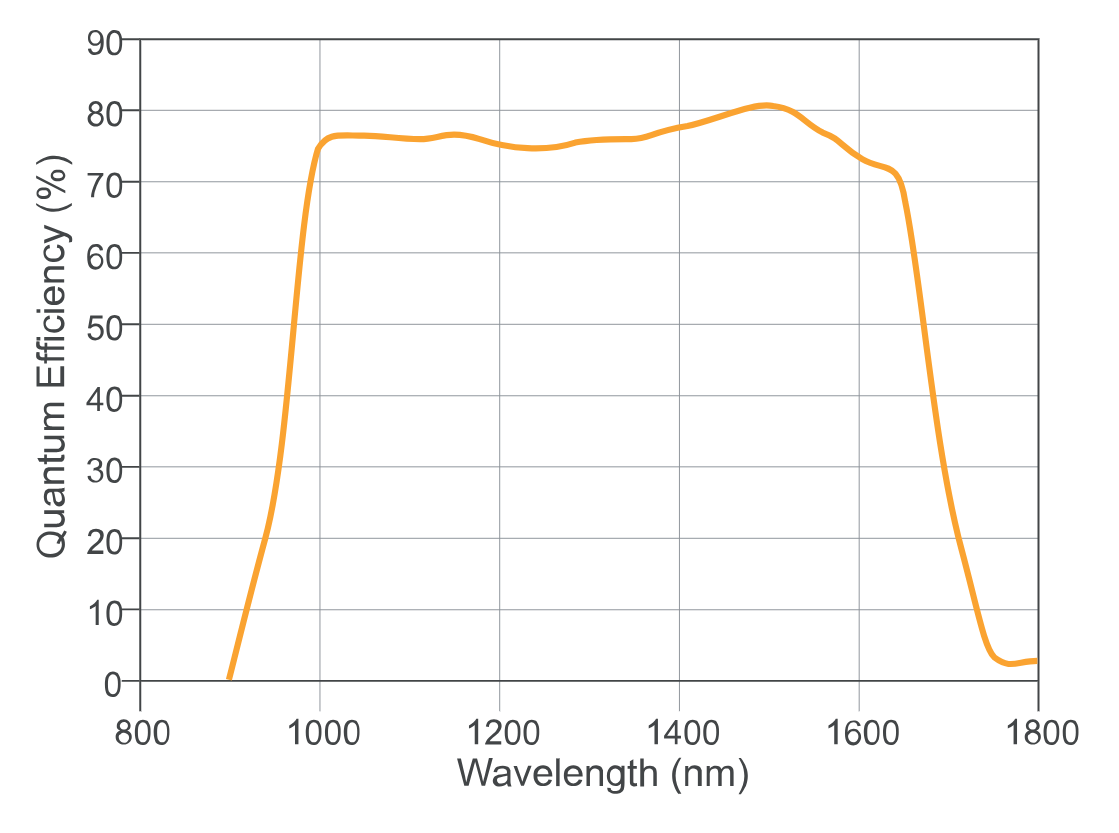

QE 曲線
技術規格
| 傳感器類型 | InGaAs PIN-Photodiode |
| 有效像素 | 640 x 512 |
| 像素間距 | 15μm x 15μm |
| 有效面積 | 9.6mm x 7.68mm |
| 光譜響應 | 0.4μm to 1.7μm |
| 噪聲 (RMS) |
HG: < 40e- (Typical <33e-) LG: < 96e- (Typical <92e-) |
| 量子效率 | 80% @ 1.5μm |
| 像素深度 | Low Gain: >85ke-, High Gain: >18.5ke |
| 像素可操作性 | >99% |
| 暗電流 | < 300 @-80°C |
| 數字輸出格式 | 16 bit CameraLink (Base configuration) / SDR |
| 曝光時間 | 20μs - 300 secs * |
| 快門形式 | Global shutter |
| 幀速 | 98Hz |
| 光學接口 |
Low Gain: 59.6dB High Gain: 56dB |
| 數據接口 | C-mount (selection of SWIR lens available) |
| 動態范圍 | 16 bit Camera Link (Base Configuration / SDR) |
| 觸發 | Trigger IN and OUT - TTL compatible |
| 電源 | 12V DC ±10% |
| TEC | -80°C with liquid cooling |
| 圖像校正 | 2 Point NUC (Offset & Gain) + pixel correction |
| 串行通訊控制功能 | Exposure, Non Uniformity Correction, TEC |
| 相機功耗 | < 120W (TEC ON, NUC ON) |
| 工作溫度 | -20?C to +55?C |
| 儲存溫度 | -30?C to +60?C |
| 尺寸&重量 | 120.9mm x 140.2mm x 113.1mm / < 1.9kg |
