SR20-D2數字式日射強度計

更新時間:2025-03-13

瀏覽量:1245

品牌：Hukseflux
型號：SR20-D2
描述：SR20-D2是ISO 9060分類系統中高類別的太陽輻射傳感器：二級標準。SR20-D2專為太陽能光伏行業設計，提供兩種常用的輻照度輸出：通過RS-485的Modbus RTU進行數字輸出和4-20...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SR20-D2數字式日射強度計描述：用戶手冊 數據表

光伏行業日射強度計

SR20-D2是可用的精確的數字二級標準日射強度計。其優點：

數字輸出：易于實施和服務

同類溫度響應，<±0.4%（-30至+50°C），“零偏移a”和校準不確定度

ISO 9060要求的溫度響應和方向響應測試證書

用戶完全可以訪問重新校準寄存器

為了提高整體測量精度，Hukseflux有效地瞄準了測量不確定度的兩個主要來源：校準和“零偏移a”。此外，SR20-D2具有可忽略不計的溫度響應。他們都是班上好的。每臺儀器的溫度響應都由儀器電子設備使用二次多項式進行車載測試和校正。SR20-D2的低溫依賴性使其成為在非常寒冷和非常炎熱的條件下使用的理想候選者。

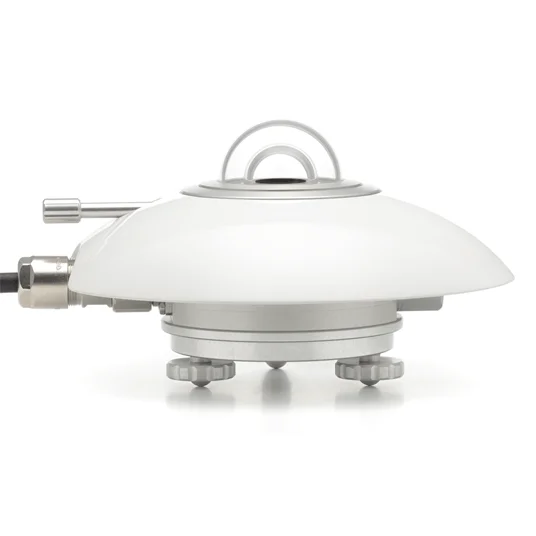

SR20-D2型日射強度計設計

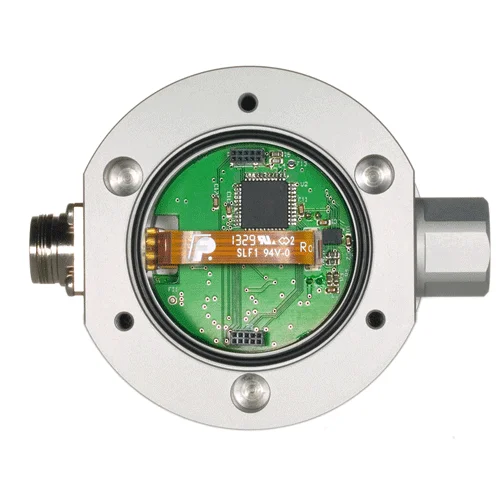

日射強度計采用了熱電堆傳感器，表面涂有黑色，兩個圓頂和陽極氧化鋁機身。連接器、干燥劑支架和遮陽板固定裝置非常堅固，專為長期工業使用而設計。SR20-D2采用高端24位a/D轉換器。所有零件都指定在SR20-D2的整個額定工作溫度范圍內使用。SR20-D2提供太陽能光伏行業常用的兩種類型的輸出：通過2線RS-485的Modbus RTU的數字輸出和模擬4-20 mA輸出（電流回路）。

建議使用

光伏系統性能監測

具有定期儀器交換的所有網絡

科學氣象觀測

用于比較的參考儀器

非正常氣候（熱帶/極地）

應用領域

氣象/地表能通量測量

太陽能/光伏系統性能監測

SR20-D2數字式日射強度計規格：

測量	半球形太陽輻射
應用	商業和公用事業規模的光伏監測，小型光伏監測，氣象學/氣候學，其他
ISO 9060:2018分類	光譜平坦（二級標準）
符合IEC 61724-1:2017	A類（與VU01一起使用時）
校準不確定度	<1.2%（k=2）
零偏移a	5 W/m2不通風，2.5 W/m2通風
校準可追溯性	至WRR
校準寄存器	用戶可訪問
光譜范圍	285至3000 x 10?? 米
額定工作溫度范圍	-40至+80°C
溫度響應	<±0.4%（-30至+50°C）
加熱器	不加熱
單個儀器的溫度響應測試	包含的報告
單個儀器的方向響應測試	包含的報告
標準電纜長度	5米
向后兼容性	SR20-D1型
通信協議	Modbus/通過2線RS-485
傳輸模式	RTU公司
額定工作電壓范圍	5至30伏直流電
功耗	<75 x 10?3W，12 VDC時
4-20毫安輸出	以下為：
輸出	輻照度（單位：W/m2）
4-20 mA輸出的傳輸范圍	0至1600瓦/平方米
4-20 mA輸出的額定工作電壓范圍	5.5至40伏直流電
主供油管	<75 x 10?立方瓦
-4-20 mA電流回路	<40 x 10?3W，12 VDC時
選項	更長的電纜，5米的倍數
