美國Torrent Photonics 光學棱鏡描述：

光學棱鏡是一種固體、透明的光學元件，具有可折射光線的平面。在通過不同的表面射出之前，光會通過一個表面進入，并且可能會被彎曲、偏轉或分散。棱鏡的功能取決于這些高度拋光表面之間的角度、表面數量及其位置。

由于光學棱鏡將系統內部的光線彎曲成特定角度，因此它們可用于反射光線、翻轉圖像或?qū)⒐夥蛛x成其組成波長或偏振。光學棱鏡對于折光儀和光譜儀的色散非常重要，也可用于合并光束以進行光束整形。

樣品棱鏡

氣隙棱鏡

Pechan 棱鏡

立方體棱柱

安裝棱鏡

五棱鏡

楔形棱柱

菱形棱柱

屋頂棱柱

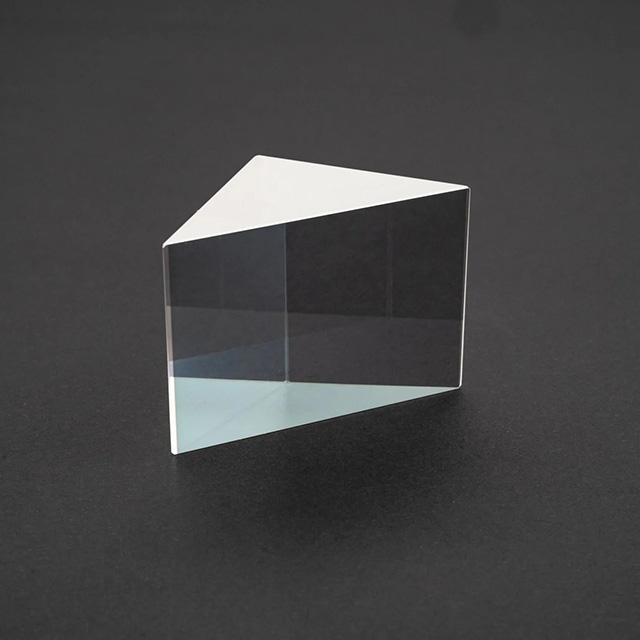

直角棱鏡

根據棱鏡的方向和光線進入的棱鏡面，直角棱鏡可以將光線發散 90 度或 180 度。所有接合面都是矩形的，接合邊線和面垂直于基面。

平面鏡可以執行許多與直角棱鏡相同的任務，盡管棱鏡更易于安裝、對齊和微調。此外，如果斜邊用于外部反射，則可以應用金屬或介電反射涂層。

直角棱鏡通常設置有一個面向光源的短面（腿）。全內反射導致進入棱鏡的光線以 90 度角從斜邊反射，然后從對面的短面射出。通過在入口面和出口面應用抗反射涂層來確保高透射率。

Porro 棱鏡

直角棱鏡，也稱為 Porro 棱鏡，當光線通過斜邊進入時，它會變成 180 光束的角錐反射器。在這個設計中，光線將偏離 180 度，然后移動其位置以穿過斜邊。因此，從上到下的圖像將被翻轉，但不會從左到右翻轉。此外，可以精確調整棱鏡以控制光束高度，同時保持方位軸的不變性。

Porro 棱鏡經常用于光學觀察工具，例如望遠鏡、潛望鏡和雙筒望遠鏡，以改變圖像的方向。兩個 Porro 棱鏡通常用于這些目的，偶爾使用光學膠水粘合在一起。

Dove 棱鏡

稱為道威棱鏡的光學棱鏡可以旋轉、逆向或翻轉圖像。它的頂部是一個被截斷的三角形直角棱柱。

準直光適合這些棱鏡。然而，這些棱鏡在與會聚光一起使用時會產生大量的散光，因為它們的長度幾乎是其高度的四倍。

道夫棱鏡具有將光束旋轉幾乎任何角度的獨特能力。因此，通過棱鏡的圖像被翻轉，但由于只有一個反射，因此它們不會橫向轉置或偏離。

棱鏡的傳播軸和縱軸不是完全平行的，但高入射角導致光的整個內部反射從底面反射。因此，如果斜邊不能保持足夠清潔以進行 TIR，我們可以提供金屬或水電涂料。

角立方體棱柱

角立方棱鏡，稱為角錐反射鏡、CCR 或三面體棱鏡，是一種光學裝置，可在空間上平移入射光束并將其返回到原點。這使得它特別適用于光譜學、衛星和軍事技術中的應用，無論入射角度如何。此外，角立方體棱鏡還用于宇宙飛船對接、電子距離測量、激光諧振腔和土地測量。

在相互正交的棱柱的三個表面上的三個內部反射是角立方體角錐反射器的工作原理。因此，會產生與入射光方向平行的反射光束。棱鏡的精確參數和表面方向是限制精度的因素。角立方體棱鏡的最大精度水平通常表示為角度偏差，例如小于 3 角秒。
