Uniblitz VMM-D3 三通道快門驅動器

更新時間:2025-03-13

瀏覽量:1522

品牌：美國Uniblitz
型號：VMM-D3
描述：Uniblitz VMM-D3 是一款三通道快門驅動器，能夠獨立控制最多三個快門。這種緊湊的設計將三個完整的獨立快門驅動器放在一個精簡的封裝中。有源高電平邏輯輸入允許完全獨立的快門控制。單個輸入將同時...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Uniblitz VMM-D3 三通道快門驅動器描述：

產品手冊  數據表

Uniblitz VMM-D3 是一款三通道快門驅動器，能夠獨立控制最多三個快門。這種緊湊的設計將三個完整的獨立快門驅動器放在一個精簡的封裝中。有源高電平邏輯輸入允許完全獨立的快門控制。單個輸入將同時激活所有通道，并且單個輸出可用于監控所有快門同步系統電路何時處于活動狀態。三個有源低電平邏輯輸出監控每個同步系統輸出的狀態。還提供可尋址的 RS232-C 串行輸入，可通過計算機串行端口控制這些輸入，從而允許從單個計算機串行端口控制最多八個 VMM-D3 單元和最多 24 個獨立快門。

產品規格

系統特性
重復曝光	對于 25 毫米或更小光圈的快門，曝光間隔至少為 50 毫秒
	35 毫米及更大光圈快門最短 120 毫秒
快門驅動	從直流到快門的連續可變曝光頻率
	當多個通道運行時，最大速率降低 75%
所有輸入	輸入阻抗 – 4.7K 歐姆
輸入控制	高電平有效
接線端子	兼容 TTL
所有輸出	源阻抗 – 1K
輸出控制	低電平有效
接線端子	兼容 TTL
常規規格	尺寸（高寬深）2.63 x 5.35 x 8.18 英寸（67.0 x 136.0 x 207.9 毫米）
	重量 4.5 磅（2.02 千克）
	電源 115/230 VAC，50-60 Hz

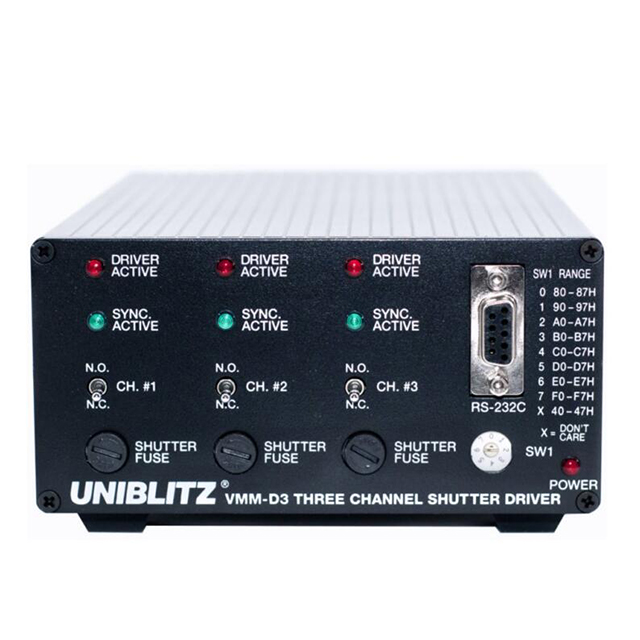

前面板布局

前面板
快門保險絲 (1)	5 x 20mm，0.6A，“T”延時保險絲用于保護快門輸出 - 每個通道一個。
常開/常閉開關 (2)	在每個通道的 VMM-D3 接收到觸發信號之前，鑰匙開關的位置決定了快門狀態。
同步活動 LED(3)	綠色 LED 指示燈指示固態同步輸出的狀態 - 每個通道一個。
驅動器有源 LED (4)	紅色 LED 指示內部快門驅動電路輸入何時存在有效信號（每個通道一個）。
RS-232C 輸入 (5)	DB-9 母連接器可訪問 VMM-D3 RS-232C 接口。
地址選擇開關-SW1 (6)	選擇設備的有效 RS-232C 地址。
電源指示燈 (7)	紅色 LED 表示設備已通電。

后面板布局

后面板
交流輸入模塊 (1)	通過 IEC 公插座連接交流電源線（隨附）。VMM-D3/D4 用戶手冊第 9-1 頁、第 15 頁和第 32 頁介紹了其他功能。
輸出控制 (2)	提供來自每個快門通道的電子同步信號輸出。輸出指示快門電子同步的狀態（如果快門配備電子同步）。每個通道一個輸出。請參閱 VMM-D3/D4 用戶手冊第 15-19 頁中的接線板布局。低電平有效輸出。輸出端子 #5 – 當所有同步輸出變?yōu)榈碗娖綍r為低電平有效。
輸入控制 (3)	為每個通道提供高電平有效控制。輸入 TTL 高電平 – 快門打開，輸入 TTL 低電平 – 快門關閉。端子 #5 – 高電平有效，輸入 TTL 高電平 – 所有快門打開，輸入 TTL 低電平 – 所有快門關閉。請參閱 VMM-D3/D4 用戶手冊第 15-19 頁中的端子排布局。
LO/HI 選擇滑動開關 (4)	“HI”位置允許為 35 毫米及更大的快門選擇適當?shù)拿}沖能量?！癓O”位置適用于 25 毫米及更小光圈的快門。每個通道一個。通道 #4 滑動開關在 VMM-D4 中不起作用。
快門輸出 (5) 通道 #1-#3	通過 7 針母頭 WirePro? 連接器提供與快門的連接。每個通道一個。VMM-D3 中的通道 #4 不可操作。
