Gentec-EO MIRO ALTITUDE用于功率和能量測量的觸屏顯示設備。單通道、多輸出。

MIRO ALTITUDE: 用于功率和能量測量的高效專業顯示設備

MIRO ALTITUDE 是 Gentec-EO 推出的一款新儀表，用于讀取激光功率和能量的測量值。

它是對我們現有產品系列的改進其硬件和軟件,具備的眾多新功能將有助于工程師和服務技術人員提高生產率。

憑借直觀的用戶界面、大屏幕、與多種接口的兼容性、3 種方便操作的顯示模式、內置數據查看器和內置文件管理器，為您的生產加油助力。

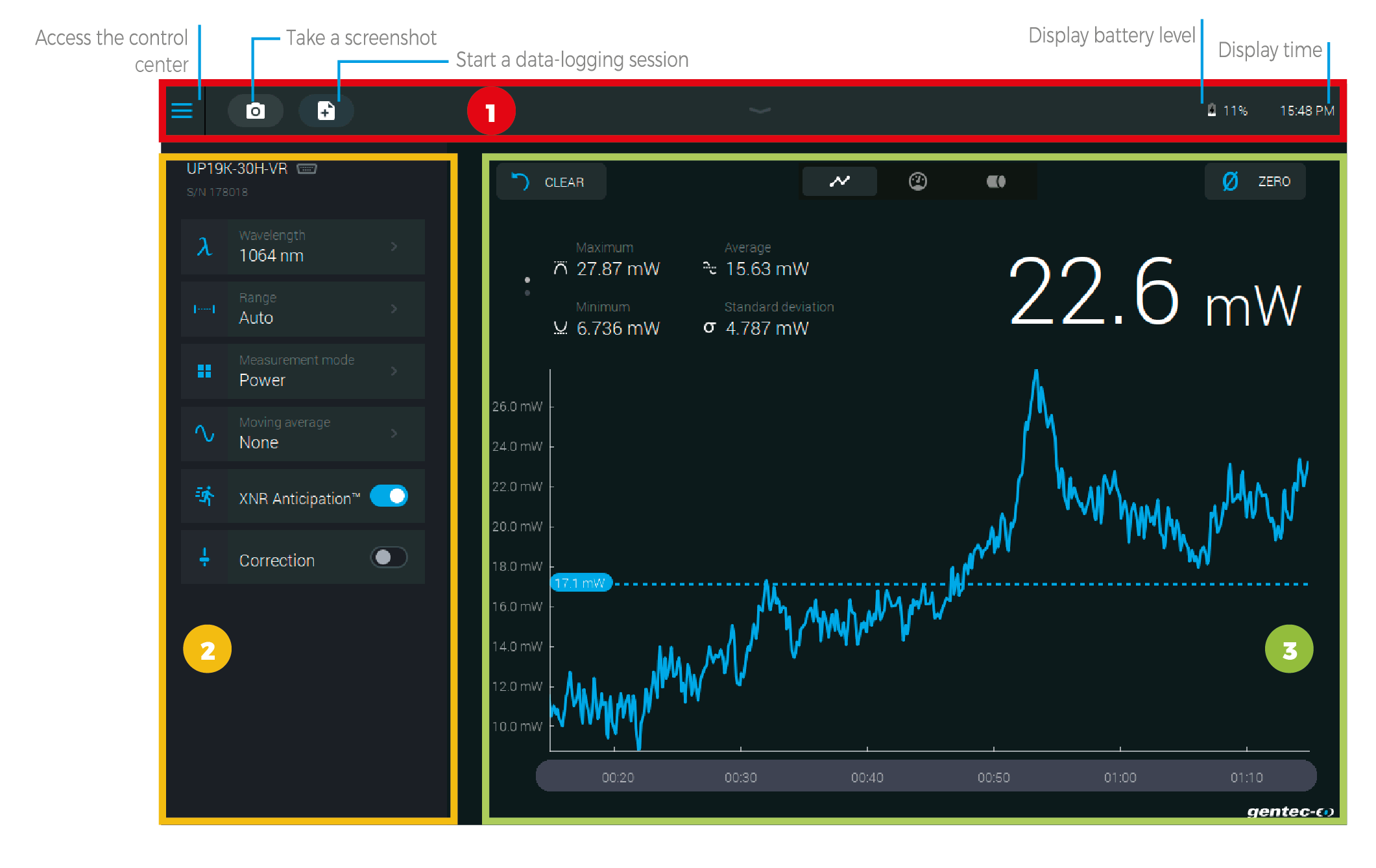

MIRO ALTITUDE 用戶界面介紹

1 - 導航欄 —— 在屏幕頂部，有直接進入控制中心的通道、數據采集按鈕和各種指示值（電池電量和時間）。

2 - 測量設置面板 —— 您可以根據具體的測量情況，對探測器進行測量設置。

波長：輸入您的波長或從最近使用過的波長列表中選擇
范圍：將測量范圍設置為自動定標或設置為標準值之一
測量模式：選擇要測量的項目：功率、SSE、移動平均值、輻照度、積分通量等。 移動平均值：選擇所需的移動平均值來繪制圖表
觸發：輸入所需的觸發位準或從最近使用過的值列表中選擇
XNR AnticipationTM: 打開后可在不影響讀數精確度的情況下將測量速度提高 10-20 倍
校正：為測量設置一個倍增值和補償值
衰減器：在同時使用經過 Gentec-EO 校準的衰減器以及您的探測器時進行切換

3 - 顯示區域 —— 三種顯示模式的顯示區域頂部都是相同的。

清除：使用此按鈕可重置統計數據并擦除示波器圖上的數據
置零：將當前測量值設為零
顯示模式：用于在波形圖模式、指針模式和條形模式之間切換

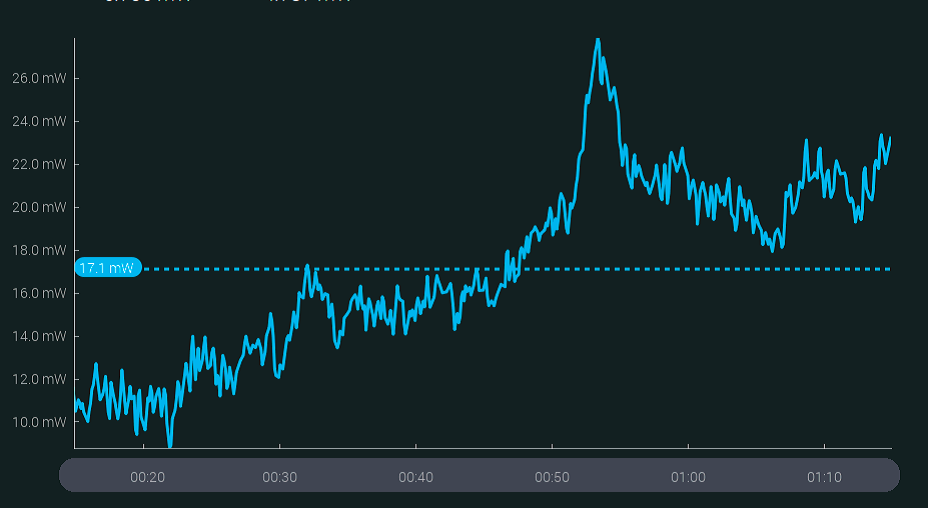

波形圖顯示模式

在此顯示模式下，您可以不中斷 MIRO ALTITUDE 測量的情況下通過底部的時間線查看在任何時間點的測量值。

藍色虛線表示平均值。

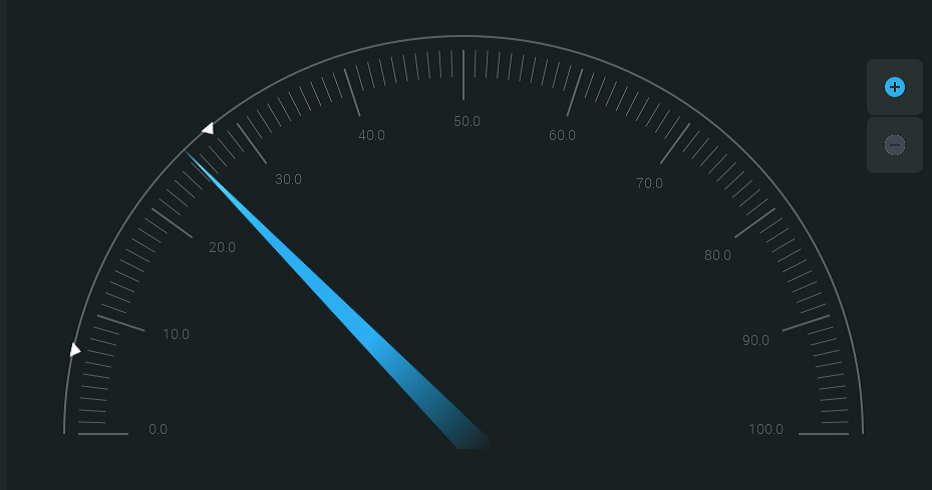

指針顯示模式

采用 XNR AnticipationTM 技術，比模擬指針更快！此模式在調諧激光器時性能更佳。屏幕頂部顯示實時值和統計數據。

箭頭指示上次重置以來的最小和最大測量值。調焦功能將這些值設置為數字儀表的滿量程。

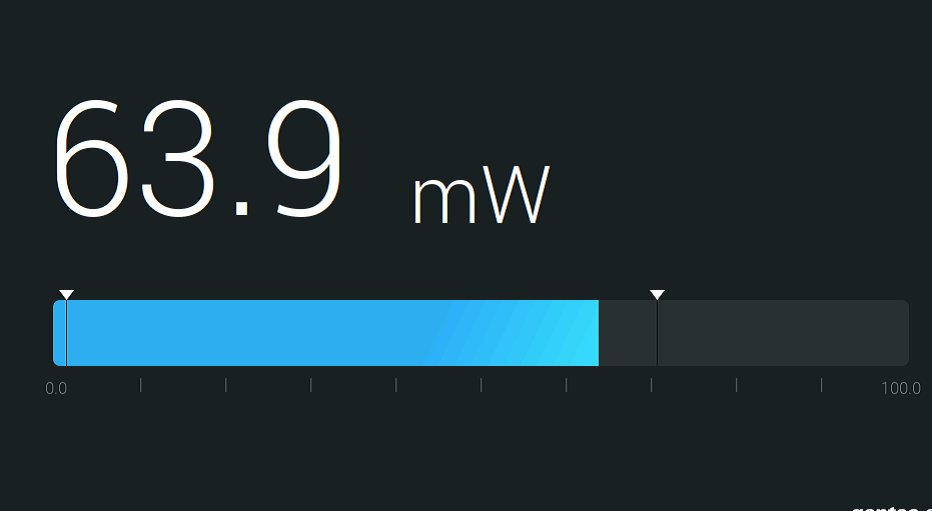

條形顯示模式

箭頭指示最小測量值和最大測量值。

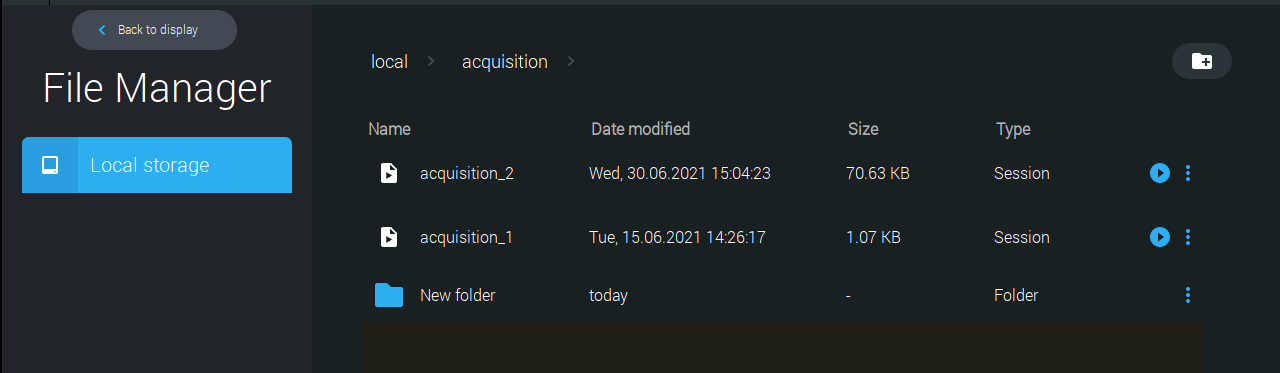

內置文件管理器和數據查看器

您可以通過 MIRO 的內置文件管理器訪問和管理所有屏幕截圖和記錄的測量會話。您也可以將文件復制到 USB 密鑰里。

MIRO ALTITUDE 還有一個內置圖像查看器，可以直接查看截圖。內置數據查看器有助于輕松查看記錄的測量會話。數據將通過波形圖顯示。

主要特性

專業化屏幕

10 英寸高分辨率防眩光觸摸屏，為您提供符合期望的專業工作工具。

方便搜索的用戶界面

MIRO ALTITUDE 具有直觀現代的用戶界面，使用非常簡單，即插即用。MIRO ALTITUDE 配備大尺寸屏幕，讓您一眼就可以看到測量相關信息。

堅固耐用

堅固耐用的金屬外殼，您無需擔心其在現場或運輸過程中破損。

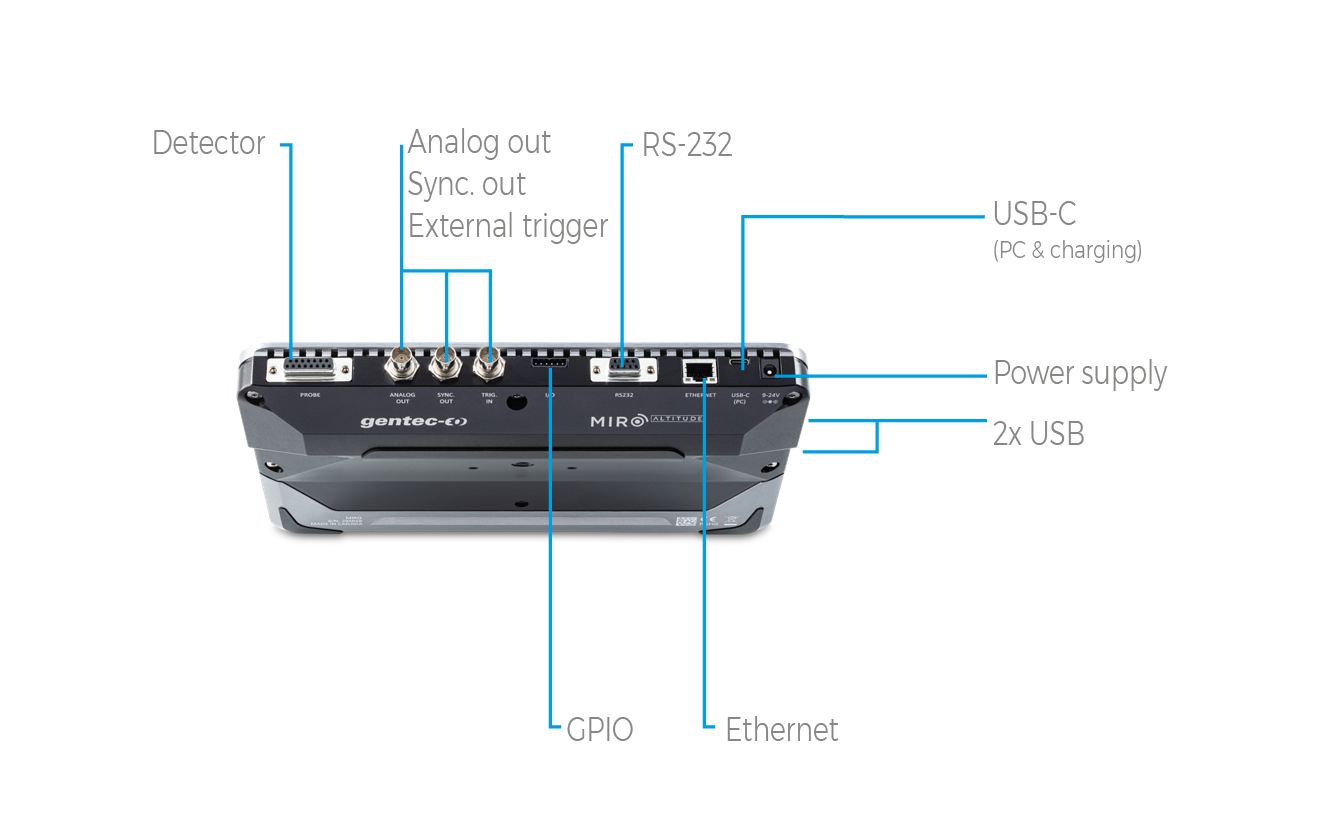

兼容多種接口

支持以下接口連接：外觸發器、模擬輸出和 USB.您可以根據需要進行設置，以實現良好性能。

使用方法

放在桌面上

放在臺架上

手持

適合各種用例的顯示模式

MIRO ALTITUDE 有 3 種顯示模式：一種可以讓你在不中斷當前測量會話的情況下檢查過去的數據點；另一種為大數字顯示模式，即使您在房間的另一邊，也能輕松看到測量值。

配備 XNR Anticipation

使用 XNR expectationtmTM 可以將測量速度提高 10 倍（依靠探測器）

內置數據查看器

可直接在 MIRO ALTITUDE 上查看記錄的測量會話。

內置文件管理器

用于保存和管理記錄的測量會話和屏幕截圖，或將文件移動到 USB 設備。

產品規格
