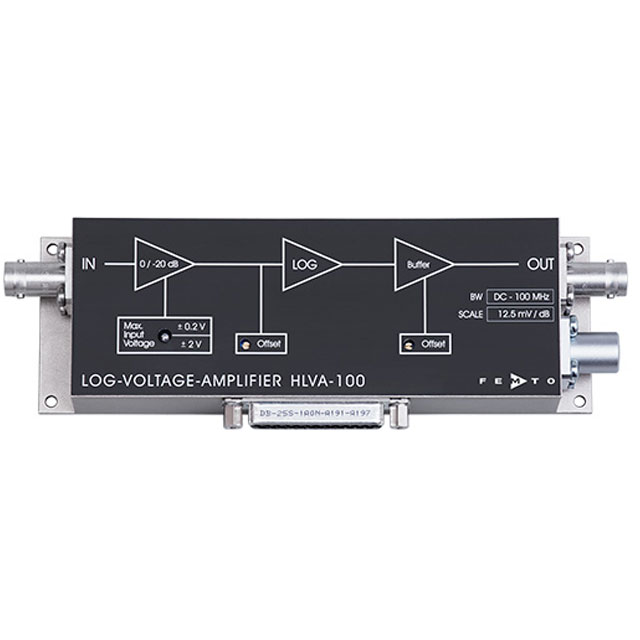

HLVA-100 對數寬帶電壓放大器

更新時間:2025-03-13

瀏覽量:5537

品牌：FEMTO
型號：HLVA-100
描述：HLVA-100對數電壓放大器，F(xiàn)emTo HLVA-100電壓放大器具有高達 80 dB 的寬動態范圍。由于直流耦合輸入和僅 5 ns 的上升和下降時間，HLVA-100 非常適合測量具有高動態的快...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

HLVA-100 對數寬帶電壓放大器-特征

高達 80 dB 的寬動態范圍
直流耦合輸入
可切換輸入范圍為 ±20 μV 至 ±200 mV 以及 ±200 μV 至 ±2V
上升/下降時間 5 納秒
輸入噪聲 2 nV/√Hz
本地和遠程控制
集成采樣保持基線校正

一般說明

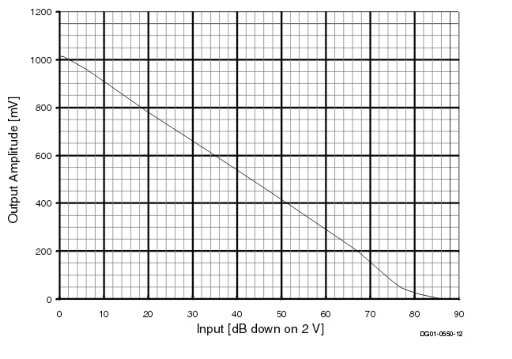

FEMTO HLVA-100 提供高達 80 dB 的寬動態范圍。憑借直流耦合輸入和僅 5 ns 的上升和下降時間，HLVA-100 是測量快速和高動態脈沖的理想工具。輸入電壓噪聲極低，僅為 2 nV/√Hz。對數增益曲線為小輸入信號提供高增益，為高輸入信號提供相對較低的增益。因此，HLVA-100 是高動態范圍信號和需要信號壓縮的應用的理想放大器。

輸入偏移

HLVA-100 提供了 3 種可能的輸入失調電壓校正（基線校正）。所有三種方法都消除了溫度漂移相關偏移和小源電壓偏移：

通過微調器手動調零
通過 ±10 V 控制電壓進行遠程調零
執行遠程自動歸零的基線校正回路

應用

激光雷達系統
信號壓縮
時間分辨脈沖和瞬態測量
質譜
粒子檢測

模型	HLVA-100
輸入電壓范圍	從 ±20 μV 到 ±200 mV 和從 ±200 μV 到 ±2 V
動態范圍	典型值。60 dB（用于精確的幅度測量）80 dB（用于信號檢測）
縮放	12.5 mV/dB，250 mV/十進制（@ 50 Ω 負載）
線性度	±1 dB（對于最小 20 ns 脈沖寬度的脈沖）
輸入噪聲電壓	2 納伏/√赫茲
輸入電壓漂移	0.6 微伏/°C
輸入輸出	50 歐姆，BNC
上升/下降時間	5 納秒 @ 40 分貝階躍
輸出電壓范圍	從 +50 到 +1075 mV 典型值。@ 50 Ω 負載（如果在 100 mV 輸入時將輸出調整為 1 V）
輸出失調電壓范圍	±500 mV，可通過偏移微調電位器調節
基線校正	采集時間	30 μs（最小采樣脈沖寬度）
	基線保持下降率	1 μV/s（典型值 @ 25°C）
	環路截止頻率	1.5 赫茲
電源	±15V, +100mA/?150mA,
數字控制	TTL、CMOS、光電隔離
數據表	535 KB
