LIA-BV(D)-150單板鎖相放大器系列

更新時間:2025-03-13

瀏覽量:1366

品牌：FEMTO
型號： LIA-BV(D)-150
描述：一張PC卡暴露于內部電腦機箱的電磁干擾環境。因此，使用一張PC卡在弱信號情況下測量極度的敏感度是不切合實際的。FEMTO的LIA-BV（D）-150系列的鎖定放大器被設計了能在EMI-設計情況下操作的...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

LIA-BV(D)-150單板鎖相放大器系列-特征

數據表

單相和雙相 19" 板
工作頻率 5 Hz 至 120 kHz
移相器 0° ... 360°
電流電壓輸入
通過本地開關和光隔離數字輸入進行參數控制
提供安裝套件 MK-LIA-2 和參考振蕩器模塊 SOM-1

以極具吸引力的價格獲得高性能

普通臺式鎖相放大器的高價格通常阻礙了它們在對成本敏感的應用中的使用。為此，F(xiàn)EMTO 以極具吸引力的價格設計了一款完整且易于使用的鎖定板。靈敏度、時間常數和相移的所有設置都可以通過前面板開關手動選擇，也可以通過 PC 通過數字接口遠程選擇。可以通過板上的跳線配置額外的信號濾波器，以進一步增加要求苛刻的應用中的動態儲備。

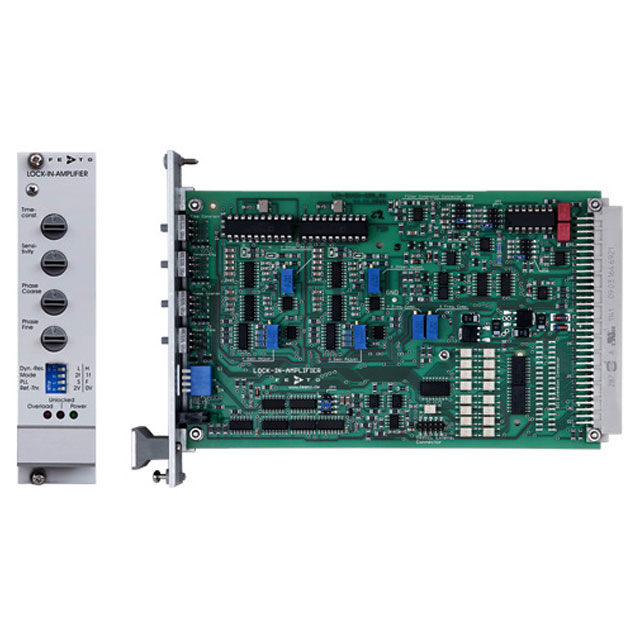

19" 主板與 PC 卡

PC卡暴露在計算機機箱內的電磁干擾環境中。因此，使用 PC 卡對小信號進行靈敏測量通常是不切實際的。FEMTO 的 LIA-BV(D)-150 系列鎖相放大器設計為 19" 板，可以在 EMI 設計的標準外殼中運行，提供良好的屏蔽和噪聲抑制。此外，它們是設計高的完美選擇性能多通道系統。

應用

光譜學
發光、熒光、磷光測量
光散射測量
光電質量控制
工業和科學測量系統的集成
價格極具吸引力的多通道系統

模型	LIA-BV-150-L單相	LIA-BV-150-H單相	LIA-BVD-150-L雙相	LIA-BVD-150-H雙相
工作頻率	5 赫茲 - 10 赫茲	50 赫茲 - 120 赫茲	5 赫茲 - 10 赫茲	50 赫茲 - 120 赫茲
時間常數	3 毫秒 - 10 秒6 或 12 dB/oct。	300 μs - 1 s 6 或 12 dB/oct.	3 毫秒 - 10 秒6 或 12 dB/oct。	300 μs - 1 s 6 或 12 dB/oct.
可調信號濾波器[6 dB/oct.]	高通 0.2 Hz - 1 kHz低通 100 Hz - 1 MHz	高通 2 Hz - 10 kHz低通 100 Hz - 1 MHz	高通 0.2 Hz - 1 kHz低通 100 Hz - 1 MHz	高通 2 Hz - 10 kHz低通 100 Hz - 1 MHz
數據表	367 KB	367 KB	369 KB	369 KB
產出	X = 同相，±10 V 滿量程，短路保護，信號監控輸出		X = 同相，Y = 正交，R = 幅度，±10 V 滿量程，短路保護，信號監控輸出
靈敏度（滿量程）	電壓：3 μV - 1 V，步進 1-3-10電流：30 pA - 10 μA，步進 1-3-10
電壓輸入	真差分儀表放大器，噪聲 12 nV/√Hz
電流輸入	跨阻放大器，增益 100 kV/A，噪聲 0.4 pA/√Hz
參考輸入	±100 mV 至 ±5 V，可切換至 TTL
階段	0° - 360°可調；分辨率：8 位 @ f ≤ 60 kHz，7 位 @ f > 60 kHz溫度漂移 <0.01°/K
多大限度。動態。預訂	80分貝
數字控制	16 個 TTL/CMOS 輸入：8 位相位，4 位時間常數，4 位靈敏度
電源	±15 伏，+120 毫安/-60 毫安
尺寸	160 x 100 x 20 毫米（長 x 寬 x 高），重量 100 克（0.22 磅）
