Uniblitz VLM1B FS快門接口模塊

更新時間:2025-03-13

瀏覽量:1263

品牌：Uniblitz
型號：VLM1B
描述：Uniblitz FS 系列百葉窗不需要驅動程序即可操作（只需 +5V 打開和 0V 關閉），因此對于需要從 TTL 信號或 USB 接口遠程操作百葉窗的應用，可以使用 VLM1B 接口模塊。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Uniblitz VLM1B FS快門接口模塊描述：

產品手冊  數據表

Uniblitz FS 系列百葉窗不需要驅動程序即可操作（只需 +5V 打開和 0V 關閉），因此對于需要從 TTL 信號或 USB 接口遠程操作百葉窗的應用，可以使用 VLM1B 接口模塊。該設備還提供可選的電子同步接口以及 SYNC 輸出 BNC。此外，該設備可以使用 USB 接口進行操作，該接口將使用計算機的電源來操作 VLM1B 和連接的百葉窗。

產品規格

電源要求	USB /電源輸入：+5VDC 0.5A min（兼容 USB5 +5VDC 1A 壁式適配器）
	USB 接口電纜（USB A 2.0 到 USB Micro B）可以與 USB5 壁式適配器一起使用，也可以連接到計算機以提供電源和數據。
脈沖輸入（BNC）	輸入可用于通過 +5V TTL 信號控制快門 - 脈沖寬度決定曝光時間。
	高電平有效或低電平有效，可通過內部跳線進行選擇。（默認 – 低電平有效）
SYNC 輸出（BNC）	可用于同步輸出的輸出。
	高電平有效或低電平有效輸出可通過內部跳線進行選擇。（默認 – 高電平有效）
快門連接	一個 5 針可插拔彈簧端子互連，用于百葉窗端接和與 VLM1B 的同步系統接口（電線顏色顯示來自百葉窗。黃色、綠色和藍色在未安裝可選電子同步系統的快門上不可用。
	引腳 1 – 快門 A（紅色）引腳 2 – 快門 B（棕色）引腳 3 – 同步系統 E（黃色）引腳 4 – 同步系統返回 D（綠色）引腳 5 – 同步系統 +5VDC F（藍色）
常規	尺寸（HWD）：0.59 x 3.42 x 2.73 英寸（15.0 x 86.9 x 69.3 毫米）重量：2.28 盎司（0.065 千克）
	LED 指示燈：綠色 – 電源。黃色 – 同步系統激活（如果快門配備了電子同步系統）
	開/關開關：按壓打開和按壓關閉操作。開關執行器內置綠色 LED，用于驅動器主動指示。
	符合 RoHS 標準

前面板布局

前面板
LED 電源指示燈（5）	指示模塊的電源狀態。
LED 同步狀態指示燈（6）	指示模塊的電子同步狀態（如果安裝的快門配備了電子同步系統）。
手動快門開/關開關 （7）	按下可打開，再次按下可關閉快門。按鈕上的綠色 LED 指示驅動器何時處于活動狀態。

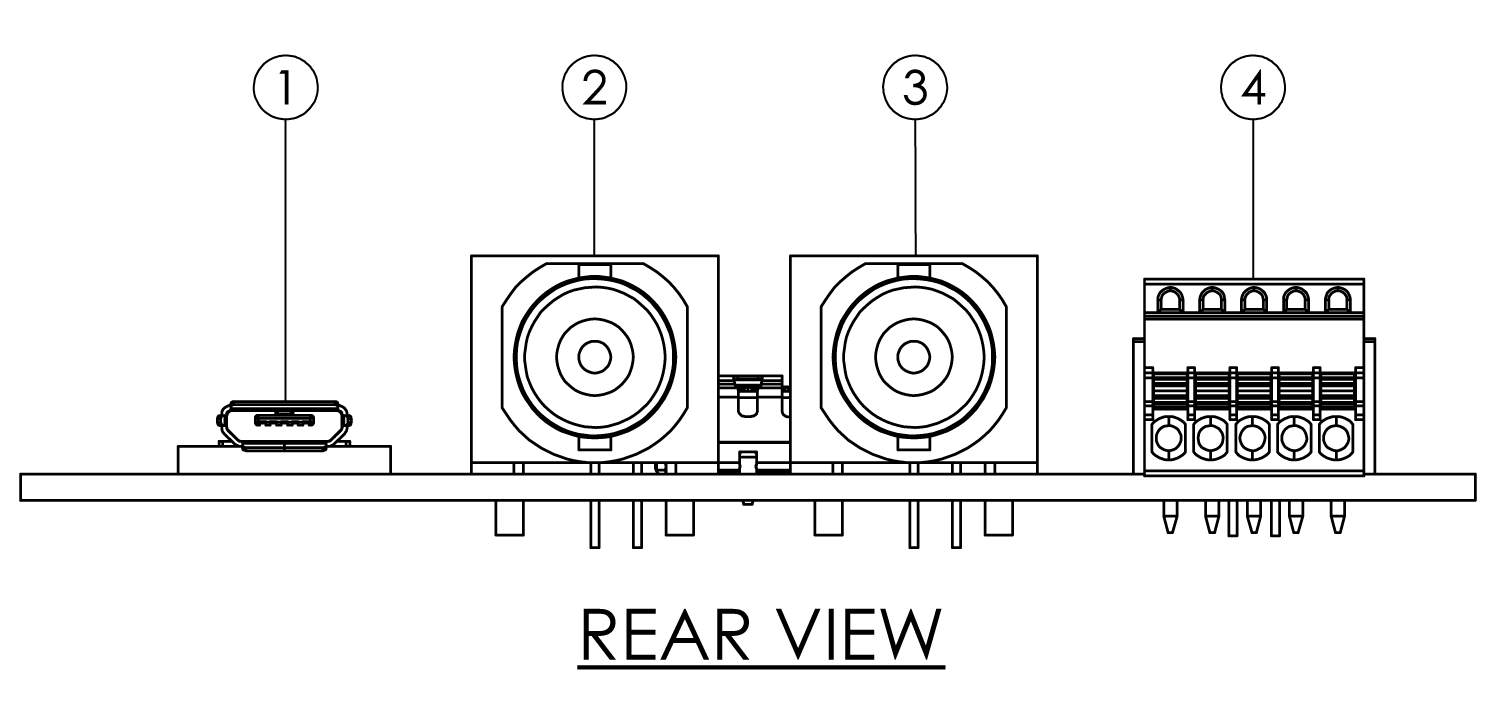

后面板布局

后面板
USB/電源輸入（1）	+5VDC 0.5A min（兼容 USB5 +5VDC 1A 壁式適配器）。USB 接口電纜（USB A 2.0 到 USB Micro B）可以與 USB5 壁式適配器一起使用，也可以連接到計算機以提供電源和數據。
脈沖輸入 BNC （2）	通過 +5V TTL 信號進行快門控制 - 脈沖寬度決定曝光時間。高電平有效或低電平有效（默認）可通過內部跳線進行選擇。
同步輸出 BNC （3）	用于配備電子同步系統的百葉窗。高電平有效（默認）或低電平有效可通過內部跳線進行選擇。
5 針可插拔彈簧端子（4）	用于快門終止和同步系統接口。FS 系列百葉窗的飛線可以直接連接到該端子（無需適配器）。
